نقد و بررسی فنی چیپ CSP/3570 20W سفید 6/45mil / 101111

در دنیای مدرن سیستم‌های روشنایی خودرو، هدلایت‌های ال‌آی‌دی به دلیل بازدهی بالا جایگزین لامپ‌های قدیمی شده‌اند. با این حال، بروز نوسانات برق یا حرارت شدید گاهی منجر به سوختن دیودهای اصلی بورد هدلایت می‌شود. در این شرایط، تعویض کل هدلایت هزینه سنگینی دارد و منطقی‌ترین راهکار، استفاده از قطعات الکترونیکی استاندارد جهت تعمیر بورد است. چیپ CSP/3570 20W سفید 6/45mil/ 101111 یک قطعه الکترونیکی فوق‌العاده دقیق، پرقدرت و مهندسی‌شده است که به صورت اختصاصی به عنوان منبع نور اصلی در انواع هدلایت‌های خودرو، پروژکتورها و سیستم‌های روشنایی پیشرفته دی‌سی (DC) استفاده می‌شود.

فناوری ساخت تکامل‌یافته CSP؛ حداکثر تراکم نور در کمترین ابعاد

مهم‌ترین ویژگی ساختاری این قطعه، بهره‌گیری از تکنولوژی پیشرفته بسته‌بندی تراشه مقیاس تراشه (Chip Scale Package) است. در این فناوری، دیودها مستقیماً و بدون نیاز به سیم‌کشی‌های سنتی طلا روی سابستریت متصل می‌شوند. ساختار مینیاتوری این چیپ هدلایت 3570 سبب شده تا اتلاف انرژی به شدت کاهش یافته و بازدهی نوری (لومن بر وات) به حداکثر برسد. ابعاد دقیق ۳.۵ در ۷.۰ میلی‌متر این قطعه به طراحان و تعمیرکاران اجازه می‌دهد تا کانون نوری فوق‌العاده تیز و منسجمی را بازسازی کنند که از پخش شدن نامنظم نور در کاسه چراغ جلوگیری می‌کند.

ابعاد دیود 6/45mil و توان واقعی ۲۰ وات

یکی از فاکتورهای تعیین‌کننده در میزان پرتاب نور و دوام یک دیود، سایز هسته اصلی یا همان قواره کریستال بر حسب میل (mil) است. این محصول با ساختار ۶ دیود در سایز ۴۵ میل طراحی شده است که یکی از استانداردترین ابعاد برای تولید نور سفید درخشان و یکدست است. با اعمال توان واقعی ۲۰ وات، این تراشه راندمان حرارتی بسیار ایده آلی را از خود نشان می‌دهد؛ به طوری که با وجود تولید لومن نوری بالا، جریان مصرفی کاملاً بهینه‌ای دارد و دچار افت ناگهانی شار نوری نمی‌شود.

رنگ سفید یخی خیره‌کننده و نفوذ نوری ایده آل

خروجی رنگ این قطعه، سفید خالص و یخی با شاخص تفکیک رنگ بالا است که نمایی کاملاً مدرن و اسپرت به چراغ خودرو می‌بخشد. فسفر تعبیه شده روی سطح خرید چیپ CSP سفید مدل ۳۵۷۰ به گونه‌ای فرآوری شده است که در اثر کارکرد طولانی‌مدت و مواجهه با دمای بالای بورد، دچار پدیده تغییر رنگ به زردی یا کدر شدن نمی‌شود و شفافیت اولیه خود را به طور کامل حفظ می‌کند.

مشخصات فنی و کاربردهای اصلی چیپ 3570 ال‌ای‌دی

• بهره‌گیری از تکنولوژی پیشرفته CSP جهت تمرکز کامل پرتوهای نوری و افزایش طول عمر قطعه
• توان نامی و واقعی ۲۰ وات با راندمان نوری فوق‌العاده بالا نسبت به مصرف انرژی
• ابعاد استاندارد ۳۵۷۰ (۳.۵ در ۷.۰ میلی‌متر) جهت انطباق کامل با بورد انواع هدلایت‌های بازار
• ساختار کریستالی ارتقایافته ۶ در ۴۵ میل جهت تحمل بهینه جریان و پایداری حرارتی
• تولید نور سفید، درخشان و یکدست بدون ایجاد هاله یا سایه تاریک در کاسه چراغ
• بهترین گزینه برای استفاده تکنسین‌ها به عنوان قطعات تعمیر هدلایت خودرو و موتور سیکلت

راهنمای فنی جهت تعویض و لحیم‌کاری قطعه روی بورد

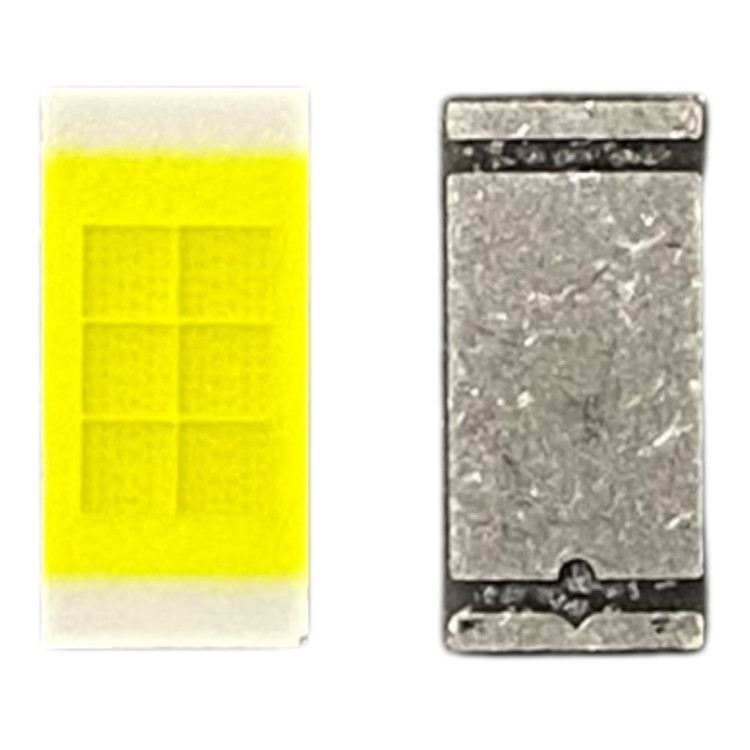

تعویض این قطعه نیاز به مهارت فنی و استفاده از تجهیزات الکترونیکی دقیق دارد. از آنجایی که پدهای اتصال در زیر بدنه چیپ قرار گرفته‌اند، برای دمونتاژ و مونتاژ مجدد آن حتماً باید از دستگاه هیتر هوای گرم (Hot Air) یا اتوی بورد پیش‌گرمکن استفاده شود. توجه به قطبیت مثبت و منفی دیود در هنگام قرارگیری روی پی‌سی‌بی (PCB) حیاتی است. همچنین برای انتقال سریع گرمای تولیدی تراشه به هیت‌سینک هدلایت، استفاده از خمیر سیلیکون مرغوب با رسانایی حرارتی بالا در زیر بورد آلومینیومی الزامی است.

نتیجه‌گیری و ارزش خرید قطعه

در یک جمع‌بندی کارشناسی، چیپ CSP/3570 20W سفید 6/45mil/ 101111 یک قطعه الکترونیکی کلیدی، باکیفیت و مهندسی‌شده است که با مشخصات استاندارد خود، پاسخگوی نیاز تعمیرکاران حرفه‌ای سیستم‌های روشنایی خودرو است. طول عمر بالا، تراکم نوری عالی به لطف فناوری CSP و ابعاد دقیق ساختاری، ارزش خرید بسیار بالایی به این قطعه بخشیده است و به شما کمک می‌کند تا هدلایت‌های آسیب‌دیده خود را با کمترین هزینه و با همان کیفیت اولیه کارخانه بازسازی کنید.
